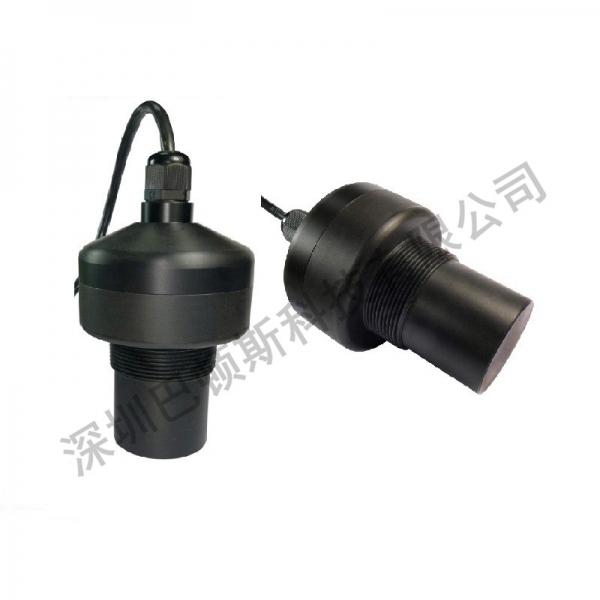

產品簡介
利用聲波介質對被檢測物進行非接觸式和無磨損的檢測。
超聲波水位計主要是檢測污水、河水、清水，能夠測量傳感器發射面到水表面的距離值。
產品防護等級達到IP68水平，可以在水下8米以內深度長期浸泡，不會損壞。(注意儀表的電纜線出線部分需要現場接線后可靠密封，避免進水。)
測量原理
超聲波探頭發射出的超聲脈沖，通過空氣傳播到被測水面，經反射后再通過空氣返回到超聲波探頭，因?yàn)榘l(fā)射和接收的時間都是能夠知道的，根據這個時間×聲速÷2=探頭發射面到水面之間的距離。
計算公式：D ＝ C*t/2
(除以2是因?yàn)槁暡◤陌l(fā)射到接收實際是一個來回，D是距離，C是聲速，t是時間）。
如果發射和接收時間差是0.01秒，聲速是340米/秒。
340米/秒×0.01秒=3.40米
3.40米÷2=1.70米
也就是探頭發射面到水面之間的距離是1.70米。
產品特點
防護等級：IP68
響應時間短
通過RS485 完成地址設置
豐富的輸出方式：模擬量或者RS485，跟供電電壓有關。
主要技術指標
測量范圍：1米，2米，3米，4米，5米，6米，7米，8米；
測量輸出結果：探頭發射面到被測水面之間的距離值；
傳感器螺紋：根據測量范圍不同，螺紋不同；
盲區范圍：根據測量范圍不同，盲區不同；
供電電壓：直流24V，輸出1路4-20mA或者1路RS485 MODBUS協議；
供電電壓：直流12V，輸出1路RS485 MODBUS協議；
顯 示：無顯示
配套電纜長度：1米
電纜出線：4芯
工作環境溫度：-20～+60℃；
工作環境壓力：一個標準大氣壓；
工作環境濕度：≤90%RH非凝結。
產品參數
IP68超聲波水位計 100K-2米
※內部參數
供電：24VDC
功耗：15mA
精度：1cm
盲區：15cm
響應速度：1s
※換能器參數
銳角度：8.97°
半功率角：3.82
材質：POM
※外觀
螺紋：2寸NPT
線長：標配5米
重量：870±20g
高度：157.9mm
線徑：4*0.3
防水等級：IP68
※輸出方式---RS485
紅線-----24V+ 藍線-----RS485A
黑線-----24V- 黃線-----RS485B
備注：4~20mA目前無此功能
IP68超聲波水位計 200K-1米
※內部參數
供電：24VDC
功耗：15mA
精度：1cm
盲區：10cm
響應速度：1s
※換能器參數
材質：POM
銳角度：4.48°
半功率角：1.91
※外觀
螺紋：2寸NPT
線長：標配5米
重量：870±20g
高度：157.9mm
線徑：4*0.3
防水等級：IP68
※輸出方式---RS485
紅線-----24V+ 藍線-----RS485A
黑線-----24V- 黃線-----RS485B
備注：4~20mA目前無此功能
IP68超聲波水位計 64K-5米
※內部參數
供電：24VDC
功耗：15mA
精度：量程的0.5%
盲區：25cm
響應速度：1s
※換能器參數
材質：POM
銳角度：14.05°
半功率角：5.97
※外觀
螺紋：2寸NPT
線長：標配5米
重量：910±20g
高度：157.9mm
線徑：4*0.3
防水等級：IP68
※輸出方式---RS485
紅線-----24V+ 藍線-----RS485A
黑線-----24V- 黃線-----RS485B
備注：4~20mA目前無此功能
IP68超聲波水位計 49K-8米
※內部參數
供電：24VDC
功耗：15mA
精度：量程的0.5%
盲區：30cm
響應速度：1s
※換能器參數
銳角度：18.38°
半功率角：7.8
材質：POM
※外觀
螺紋：2寸NPT
線長：標配5米
重量：950g±20g
高度：157.9mm
線徑：4*0.3
※輸出方式---RS485
紅線-----24V+ 藍線-----RS485A
黑線-----24V- 黃線-----RS485B
備注：4-20和485 只能帶一種，不能同時帶
485的可以12或者24V供電
4-20只能24V供電
IP68超聲波水位計 40K-10米
※內部參數
供電：24VDC
功耗：15mA
精度：量程的0.5%
盲區：35cm
響應速度：1s
※換能器參數
銳角度：21.34°
半功率角：9.05
材質：POM
※外觀
螺紋：G2A
線長：標配5米
重量：1000±20g
高度：157.9mm
線徑：4*0.3
防水等級：IP68
※輸出方式---RS485
紅線-----24V+ 藍線-----RS485A
黑線-----24V- 黃線-----RS485B
備注：可以做12V，對應電流30mA
安裝注意事項
①超聲波傳感器安裝時發射面應垂直于被測物體；
②電源線不要接反，接反了會導致內部電路燒毀；
③供電電源不能供錯，如果供錯了，會燒毀內部電路。
④4-20ma輸出接線不能接反，接反會導致沒有信號。
⑤RS485輸出接線不能接反，接反了會導致485輸出亂碼或者空白。
⑥超聲波傳感器周圍一定范圍內不能有任何障礙物，具體請咨詢公司技術人員。
⑦本設備防護等級是IP68，可以浸泡在水中，等水退下去，最高水位低于盲區就可以正常測距了。
